1.准备工作
安装kubernetes的kubectl和minikute, baidu很多, easy(不再赘述, 自行查找)
启动minikube, 直接启动由于国内网络问题一直失败, 加上镜像仓库地址
新建k8s namespace, 用于逻辑隔离整套elk服务(可不建, 走default namespace)
2. k8s集群内操作:
2.1 设置rbac, pv, pvc信息, 通过yaml文件启动, 先本地路径新建文件分别如下:
- rbac.yaml : 定义供jenkins-master链接使用的ServiceAccount信息, 以及分配相应的角色权限, 其中Service Account Name是jenkins, Namespace是devops, 权限是cluser-admin, 这些信息也都可以使用kubectl命令一步步新建, 使用yaml文件可一次执行更加方便可视
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
apiVersion: v1
kind: ServiceAccount
metadata:
name: jenkins
namespace: devops
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
name: jenkins
namespace: devops
rules:
- apiGroups: [""]
resources: ["pods"]
verbs: ["create","delete","get","list","patch","update","watch"]
- apiGroups: [""]
resources: ["pods/exec"]
verbs: ["create","delete","get","list","patch","update","watch"]
- apiGroups: [""]
resources: ["pods/log"]
verbs: ["get","list","watch"]
- apiGroups: [""]
resources: ["secrets"]
verbs: ["get"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: jenkins
namespace: devops
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: cluster-admin
subjects:
- kind: ServiceAccount
name: jenkins
namespace: devops
- jenkins-pv.yaml : 新建Persistent Volume信息, pv, pvc, 以及nfs, 其实用来集群内pods同步传输文件, 也就是常说的数据持久化, 主要是因为k8s内部工作的很多pods, 有一定生命周期, 也有一定损坏的风险, 故为了解决各个pods中的数据如何在运行时同步传输到指定的地方(文件服务器, 此处为nfs), 需要这些配套使用, 当然, 如果只是简单玩玩动态jenkins-slave, 此处可不必深究, 可配可不配, 我本地当时配了
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
apiVersion: v1
kind: PersistentVolume
metadata:
name: jenkins-pv
namespace: devops
spec:
storageClassName: pv1
persistentVolumeReclaimPolicy: Recycle
capacity:
storage: 15Gi
accessModes:
- ReadWriteOnce
nfs:
server: 10.68.128.26
path: /Users/grahamliu/App/nfs/jenkins
- jenkins-pvc.yaml : 配合jenkins-pv.yaml使用
1
2
3
4
5
6
7
8
9
10
11
12
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
name: jenkins-pvc
namespace: devops
spec:
storageClassName: pv1
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 1Gi
2.2 使用kubectl命令分别执行以上yaml文件, 必须不能报错, 报错请排查
1
2
3
kubectl create -f rbac.yaml -n devops
kubectl create -f jenkins-pv.yaml -n devops
kubectl create -f jenkins-pvc.yaml -n devops
2.3 使用kubectl命令查看pv-pvc绑定状态, STATUS都为Bound说明成功
1
2
3
pro-2:~ grahamliu$ kubectl get pv -n devops
NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE
jenkins-pv 15Gi RWO Retain Bound devops/jenkins-pvc pv1 23h
1
2
3
pro-2:~ grahamliu$ kubectl get pvc -n devops
NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE
jenkins-pvc Bound jenkins-pv 15Gi RWO pv1 23h
3. Jenkins-master配置, 主要步骤是配置链接k8s集群信息:
我是mac本地用docker部署jenkins服务, docker pull 需要的镜像部署, baidu很多, easy
Jenkins安装Kubernetes插件, 可能安装完成后需要重启jenkins才可用
插件安装成功后 :
Jenkins进入Dashboard->系统管理->系统配置->页面最下面显示‘Cloud’,The cloud configuration has moved to a separate configuration page.点击进入->配置集群->kubernetes

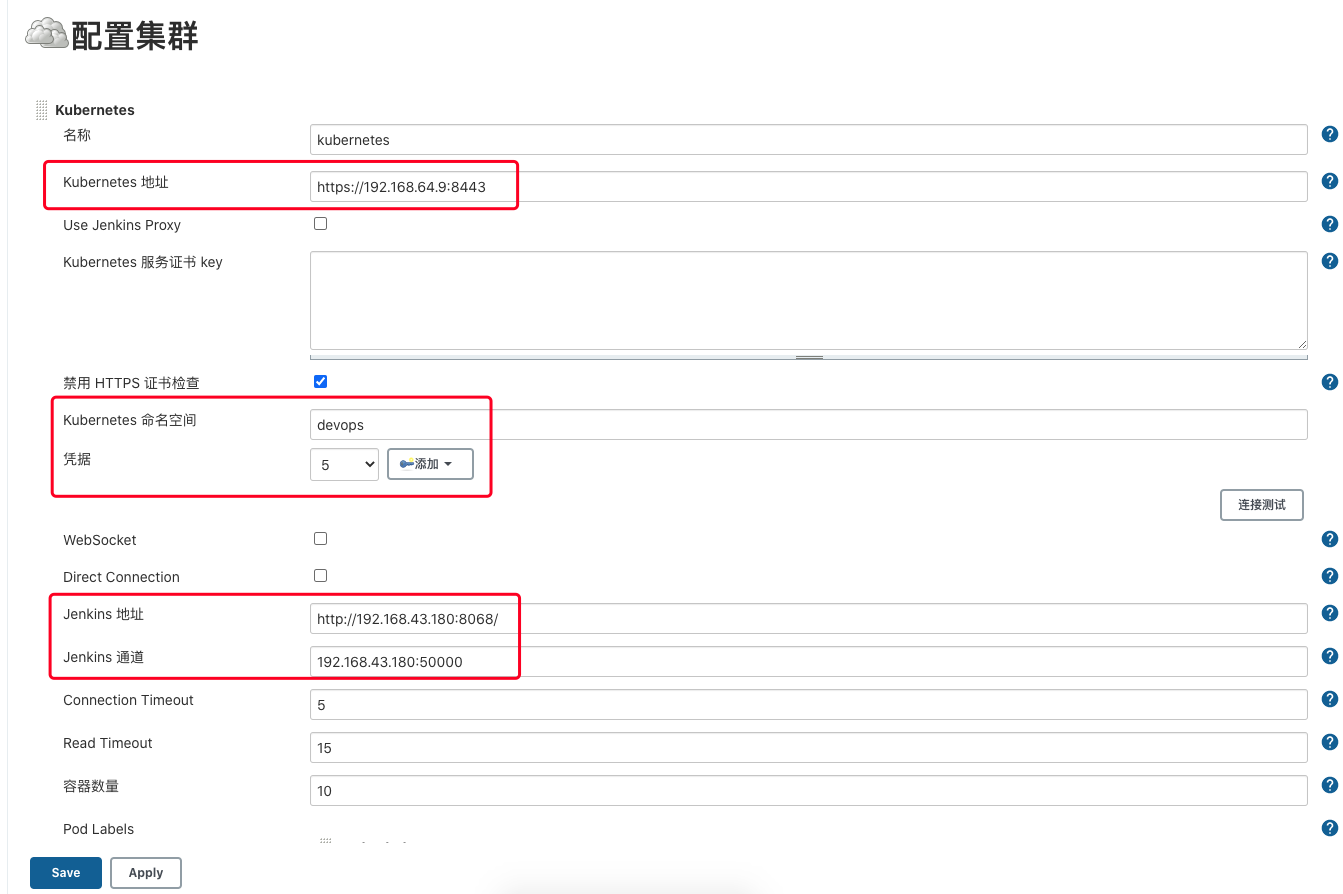

开始详细配置, 我的配置如下:
4.1 kubernetes地址获取:
1
2
3
pro-2:~ grahamliu$ kubectl cluster-info
Kubernetes master is running at https://192.168.64.9:8443
KubeDNS is running at https://192.168.64.9:8443/api/v1/namespaces/kube-system/services/kube-dns:dns/proxy
4.2 kubernetes命名空间 : 以上在k8s配置部分的rbac中的配置, 我配置为devops

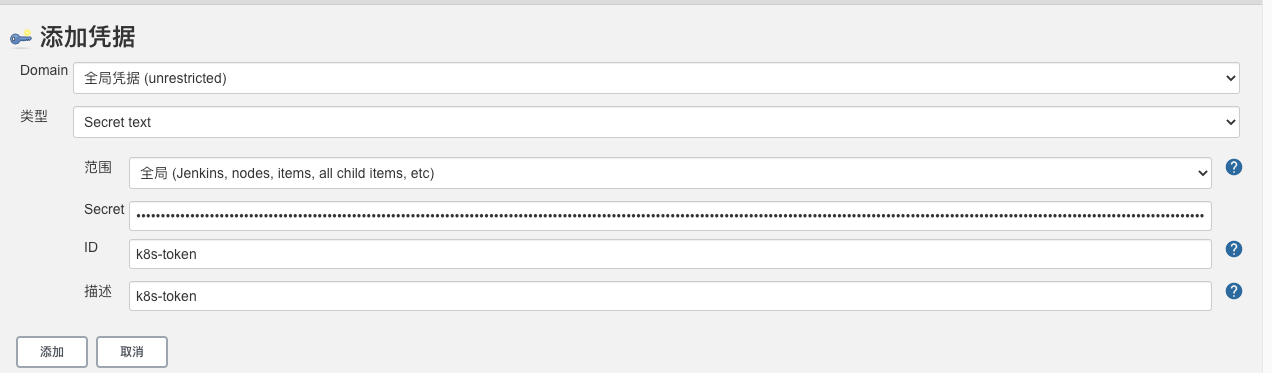

4.3 凭据 : rbac中在devops下的service account所拥有的token, 通过两步命令获取, 获取后添加jenkins凭据
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
pro-2:~ grahamliu$ kubectl describe sa jenkins -n devops
Name: jenkins
Namespace: devops
Labels: <none>
Annotations: <none>
Image pull secrets: <none>
Mountable secrets: jenkins-token-6fqd9
Tokens: jenkins-token-6fqd9
Events: <none>
pro-2:~ grahamliu$ kubectl describe secrets jenkins-token-6fqd9 -n devops
Name: jenkins-token-6fqd9
Namespace: devops
Labels: <none>
Annotations: kubernetes.io/service-account.name: jenkins
kubernetes.io/service-account.uid: b4c3b24a-54ea-4d30-9f24-f4df6df2002b
Type: kubernetes.io/service-account-token
Data
====
ca.crt: 1066 bytes
namespace: 6 bytes
token: eyJhbGciOiJSUzI1NiIsImtpZCI6Ikt0eW9BWmZtc3prX0NEcER2b1NmVmcyc1hqR2tleVlWeXBabXZoUkdoV2sifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJkZXZvcHMiLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlY3JldC5uYW1lIjoiamVua2lucy10b2tlbi02ZnFkOSIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50Lm5hbWUiOiJqZW5raW5zIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQudWlkIjoiYjRjM2IyNGEtNTRlYS00ZDMwLTlmMjQtZjRkZjZkZjIwMDJiIiwic3ViIjoic3lzdGVtOnNlcnZpY2VhY2NvdW50OmRldm9wczpqZW5raW5zIn0.A64F7RxvnLc1Oj9SvMftLdaEKrZLqpbICeAmB49uzGqFHyvnDZYvLpaxguFvpsX6x-jo0pm4frUGE8bDKlskBYwl04nHpyKIKoMc6e4t23BuJshFR1kgd2CVP98K6GASJ-5wnMM3KSQ4DjDDcLGZC0VIvtie2B-jrOsBpHuR4_KgnF3Wpyex9JOHMqxYAYA2pjwV2731GsmSk3EtzqrwE6t2qobm3Wq3cwfIy1CC0myj_ObrTlG7TUP_s4Ui7LSWGO3ae2goAkBcSGUqEVpcqSYM4KGA7dJ9M68J4ItB6s1uaHuxlVmKG5iv_CRAHruuVxLvsPpsj7CqWeWq1TlNmQ
5.以上配置完成后, 点击“连接测试”, 应该显示Connected to Kubernetes vX.XX.X信息, 如果报错, 请按报错信息和以上配置步骤排查
6.Jenkins 地址 : 实际配置多少写多少, docker中起的jenkins服务, 查看本机IP地址和开放端口配置, 比较容易配错, 请多尝试
⚠️注 : Jenkins-master如果在k8s集群内, 需要配置k8s内给jenkins分配的ip地址, 此ip和电脑本机ip不同
7.Jenkins通道 : ip同Jenkins 地址的ip, 不带http头, 端口配置对, 确定到底是5000还是50000? (我当时配错, 排查了很久, 其他都没问题, 这一个配置不对同样带不起k8s配置)
注⚠️ : 1. 首先确定本地jenkins服务是否开启5000端口映射? 如果开启, 下一步

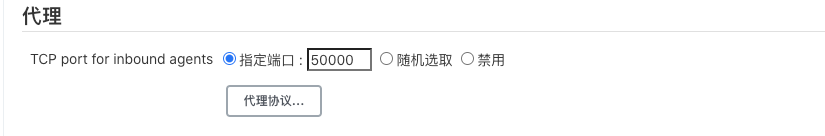

2.Jenkins进入Dashboard->系统管理->全局安全配置->代理, 确定此处配置和jenkins服务开启端口一致!!!!
3.确定ip配置一致, 端口一致, 此配置表面算成功了

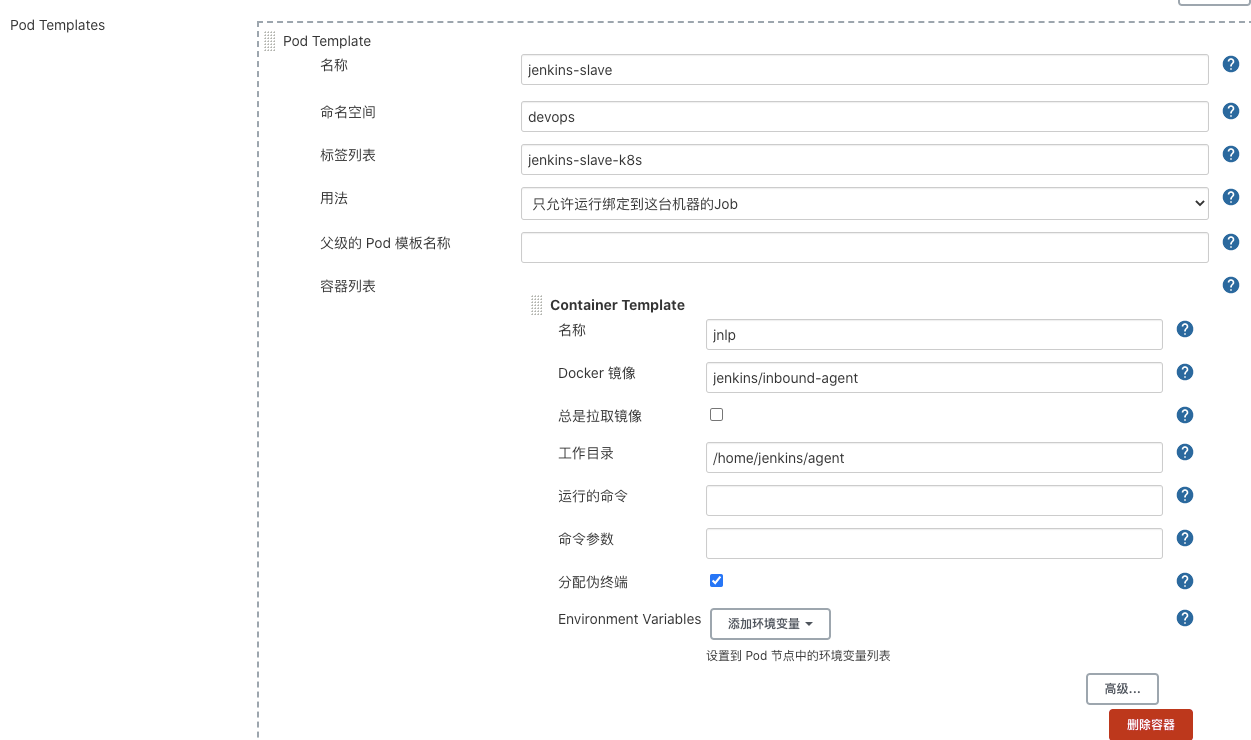

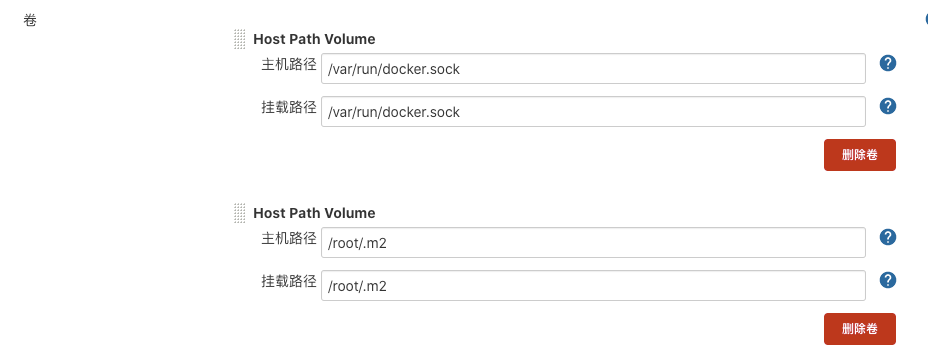

8.添加Pod Templete配置, 如下:
以上Jenkins配置K8s结束
4. 新建pipline Job测试后build:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
pipeline {
agent {
label 'jenkins-slave-k8s'
}
stages {
stage('test') {
steps {
script {
println "test"
}
}
}
}
}

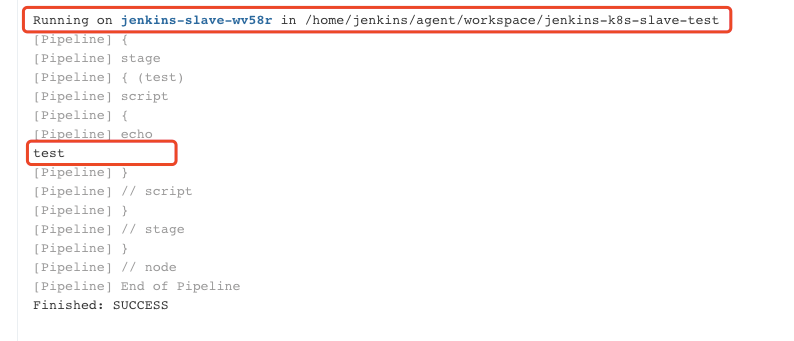

5. 正常的话应该build success😄🎉
注意🔞:

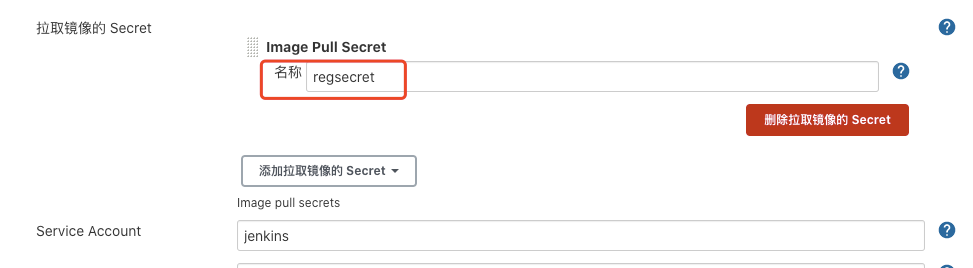

查询网上信息, 在jenkins-slave构建中, 有可能在pull image时无法成功拉取镜像, 或者想拉取私人image, 可以尝试配置个人docker仓库的密钥, 然后通过个人仓库+密钥拉取可baidu查询“kubernetes配置secret拉取私仓镜像“获取详细配置信息
